Máy nghiền hàm là máy nghiền kiểu kẹp hàm sử dụng nguyên lý trục lệch tâm ép nén cưỡng bức vật liệu vào 2 thành má nghiền hợp thành miệng đón liệu hình chữ V. Máy nghiền hàm là thiết bị nghiền sơ cấp đầu tiên trong dây chuyền nghiền, được sử dụng rộng rãi và phổ thông ở bất cứ dây chuyền nghiền đá nào với mục đích làm giảm kích thước (hạt) vật liệu sau khi khai thác tại mỏ xuống các kích thước nhỏ hơn trước khi được chuyển sang các công đoạn nghiền và phân loại tiếp theo. Một số ưu điểm của máy nghiền hàm có thể kể đến như:
– Tỉ lệ giảm tốc cao hơn, năng suất cao, thành phẩm của vật liệu nghiền có kích thước đều, phạm vi ứng dụng rộng;
– Kết cấu đơn giản, hiệu suất ổn định, bảo trì thuận tiện;
– Cửa vào và ra của nguyên liệu được điều chỉnh, dễ dàng kiểm soát đầu ra;
– Sử dụng năng lượng hiệu quả, chi phí sản xuất thấp, tuổi thọ bền, thân thiện với môi trường.
Hiện nay ở Việt Nam thường sử dụng các máy nghiền hàm có xuất xứ từ Trung Quốc (PE, PEX) vì có giá thành rẻ, cung cấp nhanh chóng, dễ dàng thay thế và bảo dưỡng.
Đặc tính kỹ thuật của một số máy nghiền hàm PE, PEX:
| BẢNG ĐẶC TÍNH KĨ THUẬT | |||||||
| Model | Kích thước cửa vào nguyên liệu
(mm) |
Cỡ hạt liệu vào lớn nhất
(mm) |
Phạm vi điều chỉnh cửa ra
(mm) |
Sản lượng
(t/h) |
Công suất
(kw) |
Kích thước ngoài(mm) |
Trọng lượng
(tấn) |
| PE-200×350 | 200×350 | 180 | 18 -:- 70 | 3 -:-10 | 11 | 1000×870×990 | 1.5 |
| PE-250×400 | 250×400 | 210 | 20 -:- 60 | 5 -:- 20 | 15 | 1300×1090×1270 | 2.8 |
| PE-400×600 | 400×600 | 340 | 40 -:- 100 | 16 -:- 60 | 30 | 1730×1730×1630 | 7 |
| PE-500×750 | 500×750 | 425 | 50 -:- 100 | 40 -:- 110 | 55 | 1956×1918×1920 | 12 |
| PE-600×900 | 600×900 | 500 | 65 -:- 160 | 50 -:- 180 | 75 -:- 90 | 2310×1874×2338 | 15.3 |
| PE-750×1060 | 750×1060 | 630 | 80 -:- 140 | 110 -:- 300 | 110 | 2360×2298×3125 | 26 |
| PE-870×1060 | 870×1060 | 660 | 200 -:- 260 | 150 -:- 336 | 110 -:- 132 | 2820×2387×2786 | 28 |
| PE-900×1200 | 900×1200 | 750 | 95 -:- 165 | 220 -:- 450 | 132 -:- 160 | 3380×2876×3330 | 48.5 |
| PE-1000×1200 | 1000×1200 | 850 | 195 -:- 265 | 315 -:- 500 | 160 -:- 185 | 3480×2896×3330 | 52 |
| PE-1200×1500 | 1200×1500 | 1020 | 150 -:- 350 | 400 -:- 800 | 185 -:- 220 | 4200×3300×3500 | 90 |
| PE-1500×1800 | 1500×1800 | 1200 | 220 -:- 350 | 500 -:- 1000 | 280 -:- 355 | 5160×3660×4248 | 122 |
| PEX-250×750 | 250×750 | 210 | 25 -:- 60 | 13 -:- 35 | 15 | 1380×1750×1540 | 5.5 |
| PEX-250×1000 | 250×1000 | 210 | 25 -:- 60 | 16 -:- 52 | 30 | 1560×1950×1390 | 6.5 |
| PEX-250×1200 | 250×1200 | 210 | 25 -:- 60 | 20 -:- 61 | 37 | 2140×1660×1500 | 7.7 |
| PEX-300×1300 | 300×1300 | 250 | 20 -:- 90 | 16 -:- 105 | 55 | 2720×1950×1600 | 11 |

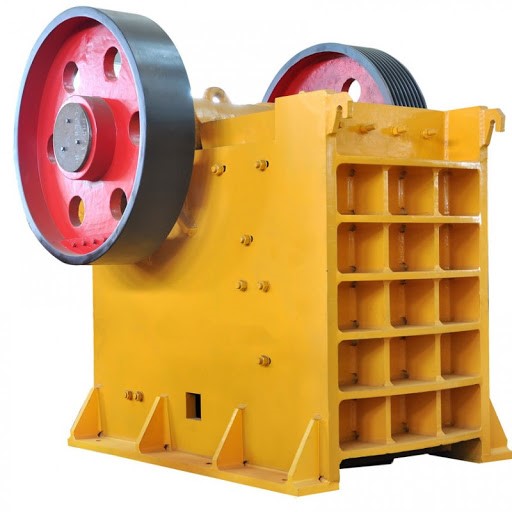

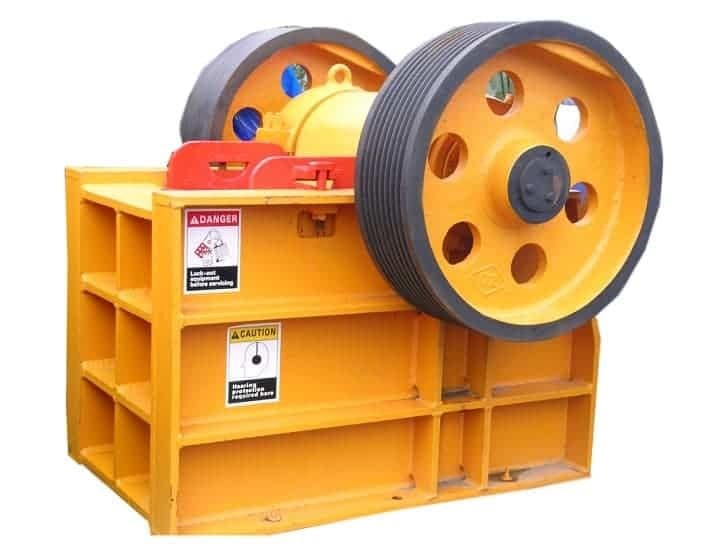

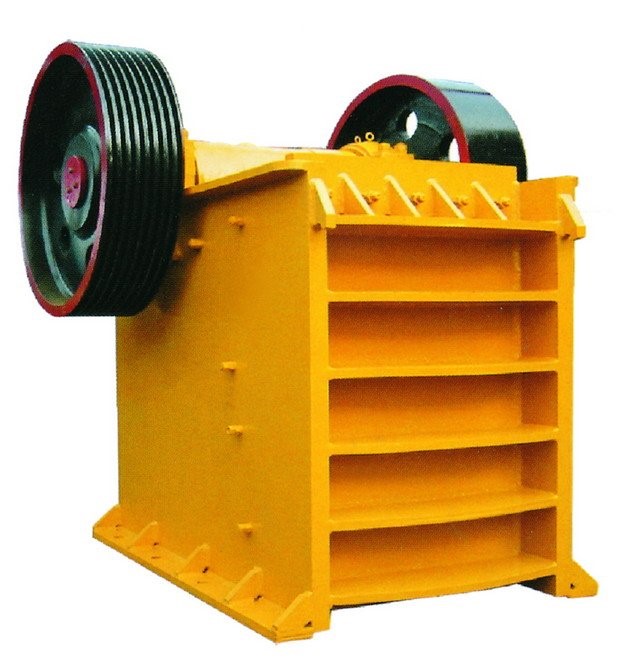

Một số hình ảnh về máy nghiền hàm (PE – Trung Quốc):
Ngoài ra trên thế giới còn một số hãng sản xuất thiết bị nghiền với công nghệ tiên tiến có thể kể đến như: Metso – Phần Lan, Sandvik – Thủy Điển, Otsuka – Nhật Bản cho năng suất và hiệu quả cao, kết cấu nhỏ gọn đặc biệt là thích hợp cho nguyên liệu đầu vào có độ cứng lớn.
Máy nghiền hàm Nordberg® C Series ™ chủ yếu được sử dụng làm máy nghiền chính trong sản xuất tổng hợp, hoạt động khai thác và các ứng dụng tái chế. Dòng sản phẩm bao gồm các mô hình có kích thước khác nhau được thiết kế để mang lại năng suất tối đa với chi phí vận hành thấp nhất.
